立式气流分级机

立式气流分级机广泛应用于化工、矿物(尤其适合碳酸钙、高岭土、石英、滑石、云母等非矿产品分级)、冶金、磨料、陶瓷、耐火材料、医药、农药、食品、保健品、新材料等行业。
所属分类
没有此类产品
我要询价
联系我们
产品描述

QFL系列气流分级机工作原理:
整套分级系统由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。工作时物料在引风机引
力的作用下由下端入料口进入,并上升至分级区,在分级叶轮高速旋转产生的离心力和引风机引力产生的向心力的
共同作用下,使粗细物料分离,分级粒径以上的粗颗粒被甩到筒体内壁失速沿壁面下滑,下滑到二次风口处,经均
匀的外界二次风的强烈淘洗作用,使粗细物料分离,细颗粒上升至分级区二次分级,分离后的粗颗粒下降由卸料装
置收集排出分级机,分级粒径以下的细颗粒随气固二相流进入旋风收集器、脉冲除尘器收集,净化后的气体由引风
机排出。

性能特点
●分级机结构进行了特殊设计,几乎截止所有大颗粒,分级精度高,大颗粒控制严。
●分级产品的粒度可达D97:3~150微米,产品粒度无级可调,品种更换极其方便。
●分级效率(提取率)70%~90%,与物料性质以及符合粒度的颗粒含量有关,物料流动性好,符合粒度颗粒含量高则分级效率高反之则低。
●分级机内部采用氧化铝陶瓷或特殊材料防护,设备磨损少、产品无污染、纯度高。
●采用低转速立式单叶轮分级结构,物料流畅稳定,设备处理量大,分级效率高。
●可采用多级串联结构,可同时分级出几个粒度段的产品,获得理想的粒度分布。
●控制系统采用PLC程序控制,运行状态实时显示,操作简便。
●系统负压运行,粉尘排放量不超过40mg/m3,设备噪音采用消音措施,不高于75dB(A)。

气流分级机

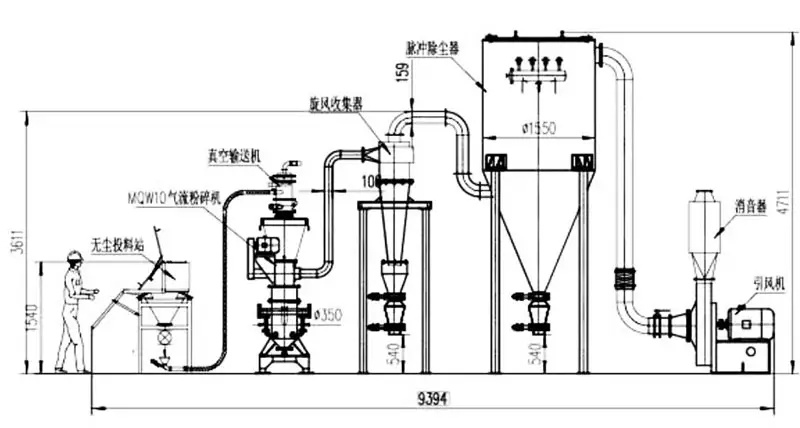

工艺流程示意图

气流分级机示意图

1、进料机系统         2、气流分级机
3、旋风收集器         4、操作平台
5、脉冲除尘器         6、高压引风机
7、电气控制柜

应用领域
广泛应用于化工、矿物(尤其适合碳酸钙、高岭土、石英、滑石、云母等非矿产品分级)、冶金、磨料、陶瓷、耐火材料、医药、农药、食品、保健品、新材料等行业。
